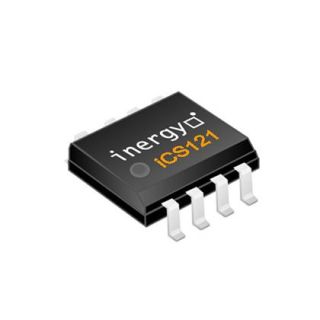

iCS121
iCS121 高精度電流感測器為AC/DC電流量測提供經濟並精準的解決方案。廣閎科技的iCS121高精度電流感測器專為精準的電流感測設計，整合高可靠度的霍爾元件，支持雙向操作與隔離功能，小封裝可為空間有限系統提供經濟、精簡、低功耗的電流感測解決方案。
iCS121是一款高精度線性電流感測器，為AC/DC電流量測提供經濟並精準的解決方案。整合了高可靠度的霍爾元件，感測電流依照比例轉換為電壓輸出，支持雙向操作。
一次側與二次側的隔離功能，確保量測安全並易於使用。阻抗僅1.2mΩ，較傳統的shunt方式，所需功耗大幅降低。
快速響應時間(<1μs) 適合應用於寬能隙(Wide-Bandgap)功率元件，體積小適用於空間有限的系統中。
特性
-
-
- 低阻抗1.2mΩ(Primary side)，提供低功耗的電源感測方案
- 5V 電源供電
- 經濟型的隔離式電流感測方案
- 高精度電流量測
- 內建高可靠度的霍爾元件
- 精准電流感測比例轉換為類比電壓輸出
- 出廠Offset/Accuracy trimming
- 優異的精准度、線性度與溫度漂移特性
- 工作溫度: -40 °C ~125°C
- 封裝: SOP8
-
應用
-
-
- SMPS (Switching Mode Power Supply)
- 馬達控制系統
- 電池管理系統 (Battery Manage System)
- 太陽能逆變器 (Solar Inverter)
- 電流故障偵測
-
產品規格表
| Supply Voltage (V) | 5V |
|---|---|
| VOUT (V) | VCC/2 |
| Primary Current Range (A) |
iCS121_010B5R : ±10 iCS121_020B5R : ±20 iCS121_030B5R : ±30 iCS121_050B5R : ±50 |
| Sensitivity (mV/A) |
iCS121_010B5R : 200 iCS121_020B5R : 100 iCS121_030B5R : 66.7 iCS121_050B5R : 40 |
| Withstand Isolation Voltage (V) | 2400 |
| Bandwidth (MHz) | 0.7 |
| Primary Conductor Resistance (mΩ) | 1.2 |
| Package | SOP8 |
| TA (°C) | -40~125 |
